３Ｄプリンター使いの上原です
今回はいつものブログと違い、木型関連のお話です。

ケミカルウッドって、ご存知ですか？
鋳造用木型を作成している中山木型では、普通に使っている材料なのですが
業種が違うと、聞いたことがない言葉かもしれません。


簡単に言うと

ポリウレタンやエポキシで作られた、木材のような材料

です。

木型屋なんだから、木を使って型を作るのでは？
と思われる人が多いですが、
木型で使う材料は

• 木(紅マツ、集成材など)
• ケミカルウッド
• 発泡スチロール

などがあり、用途によって使い分けます。

なぜ木型でケミカルウッドを使うのか？

木は、木目があるため加工するのに知識や経験が必要です。

工作機で木を加工すると、木目によって
木がめくれたり、部分的に欠けてしまいます。
そうなってしまったら、後で手修正するので作業時間がかかります。

そこで
木目を気にしなくて工作機で加工できる
ケミカルウッドの出番です。


全部の木型を、ケミカルウッドで作成すれば良いのでは？と思いますよね？
それでも

• 材料費を安くする
• 型を軽くする　(中子だけ、木を使った型にする場合もあります)
• 工作機より、手作業で木を加工するほうが早い形状

ということがあるので、まだまだ木で型を作る必要があります。

ケミカルウッドの使い道

ケミカルウッドは、鋳造用木型だけの材料ではありません。
他に

• マスターモデル
• デザインモデル
• 真空成形型
• 組み付け治具
• 検査治具

などにも使われます。


ケミカルウッドにはいくつか種類があり、
用途に合わせて材料を選択します。

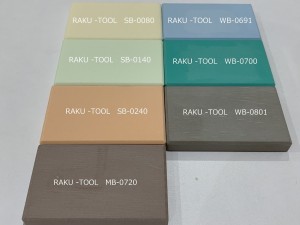

ＲＡＭＰＦさんの製品で説明すると

ＲＡＫＵーＴＯＯＬ　ＳＢ－００８０　白色

ＲＡＫＵーＴＯＯＬ　ＳＢ－０１４０　薄緑色

ＲＡＫＵーＴＯＯＬ　ＳＢ－０２４０　アプリコット色

ＲＡＫＵーＴＯＯＬ　ＭＢ－０７２０　薄茶色

ＲＡＫＵーＴＯＯＬ　ＷＢ－０６９１　薄青色

ＲＡＫＵーＴＯＯＬ　ＷＢ－０７００　緑色

ＲＡＫＵーＴＯＯＬ　ＷＢ－０８０１　灰色

になります。
※この他にもあります。

型番（品番）によって「色」や「密度（比重）」が変わります。

材料メーカーさんによって、表現方法は違いますが

型番（品番）の数値が大きい 　＝　密度（比重）が高い

になります。


密度（比重）が高くなるほど、重くて硬い材料です。

中山木型が、主で使用しているケミカルウッドは

ＲＡＭＰＦ　ＲＡＫＵーＴＯＯＬ　ＭＢ－０７２０

です。
密度（比重）は、０．７２g／ｃｍ３になります。

この材料は、工作機加工しやすく、キレイに仕上がります。

ケミカルウッドは接着できる

工作機での加工は、工具の長さで加工できる範囲が決定されるため、
高さがある形状を作成する場合

加工　→　接着　→　加工

を繰り返します。

そのため、お互いを接着できるケミカルウッドを重宝します。

ケミカルウッドの加工承ります

中山木型では、ケミカルウッドの加工だけの依頼も受託しています。
ご指定のメーカー・型番がございましたら
仕入れて、加工することも可能です。

３Ｄプリンターも
ケミカルウッドの切削加工も、ご相談ください。

ものづくりの相談・御見積りは、無料です。
ご興味のある方は、気軽にご連絡ください。
有限会社中山木型製作所　担当：上原　　　電話：０５６６－４２－４８３８
