3Dプリンターで作成した製品にネジ加工!インサート(ヘリサート)も可能





3Dプリンター使いの上原です





3Dプリンターの造形サービスでは、部品を作成する依頼があります。
部品の条件の

  • 大きさ
  • 形状
  • 材質
  • 強度

などによって、使う3Dプリンターは変わります。





3Dプリンターは3Dデータが必要のため、お客様から3Dデータの支給をお願いしています。
3Dデータが無く図面しか無い場合は、有償になりますが、図面から3Dデータを作成します。





お客様から

3Dデータ + 図面

が支給されることがあります。
3Dデータがあれば、図面は必要ないよね?と思わますよね。





この場合、図面の内容を確認する必要があります。
だいたい、ねじの指示があります。





おネジ(凸ネジ)は、問題ない場合が多いのですが
めネジ(凹ネジ)は、注意が必要です。





3Dプリンターは、製品の厚みが必要です。
目安として、0.7mm以上の肉厚が欲しいです。





ネジの径が小さいと、ネジ山の厚みが細いため
正常に造形できない場合があります。





そこで
形状とネジの径などを考慮し、4つの方法から選択することになります。

①工作機を使った切削加工に変更する
②3Dデータ内に、ネジも作成する
③3Dデータはネジの下穴だけにして、後でタップ加工をする
④インサート(ヘリサート)に変更する





4つの項目を順番に説明します。





①工作機を使った切削加工に変更

3Dプリンターで作成する相談なのに、なぜ切削加工に変更するのか?
切削加工が適している形状と判断した場合、こちらをオススメしています。





なんでもかんでも3Dプリンターで作成すればいいと言うことではありません。
ニーズに合わせて、1番良い方法を御提案しています。





②3Dデータ内に、ネジも作成

3Dプリンターで造形できると判断した場合
CADを使って、3Dデータ内にネジも設計します。





すべて3Dプリンターで完結するため
理想と言えば理想ですが、止穴だとサポート材が取りにくいなど
作業するの側からすると、ちょっと嫌かもしれません。





③3Dデータはネジの下穴だけにして、後でタップ加工

この方法が1番安定していると思います。
3Dデータに下穴だけ設計し、3Dプリンターで造形した製品を手作業でタップ加工します。

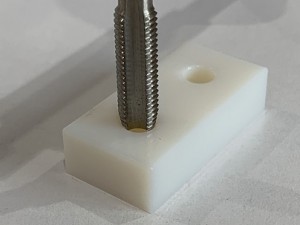

中山木型ブログ 3Dプリンターで作成した製品にネジ加工 インサート(ヘリサート)も可能 タップ加工中の画像

中山木型ブログ 3Dプリンターで作成した製品にネジ加工 インサート(ヘリサート)も可能 タップ加工後の画像

材料や製品の厚みによっては、割れる可能性もありますので
慎重に作業します。





④インサート(ヘリサート)に変更

図面にインサートが支持されている場合があります。
何度も、ネジの開け閉めをする場合は、この方法が良いです。

  • 金属のネジ部品を埋め込むタイプ
  • 金属のコイル状の物を挿入するタイプ

中山木型ブログ 3Dプリンターで作成した製品にネジ加工 インサート(ヘリサート)も可能 ヘリサート加工後の画像

があります。





こちらもデータ内に下穴が必要です。





単純に、作るだけが3Dプリンターを使った出力サービスではないと思います。
今後もより良い方法をご提案していきたいです。







ものづくりの相談・御見積りは、無料です。
ご興味のある方は、気軽にご連絡ください。
